ZGF-2000/200KV/5mA直流高壓發生器測試方法
⑴ 一般測量時,當ZGF-2000/200KV/5mA直流高壓發生器接好線后,先把聯接試品的線懸空,升到試驗電壓后,讀取空試時的電暈和雜散電流I′,然后接上試品升到試驗電壓,讀取總電流I1。
試品泄漏電流:I0=I1- I′

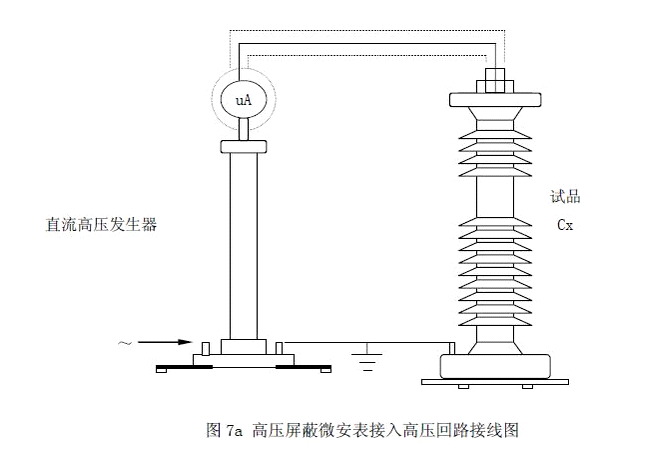

⑵ 當需要精密測量被試品的泄漏電流時,應在高壓回路中串接高壓屏蔽微安表,見圖7a。
圖7a 高壓屏蔽微安表接入試品Cx高壓側接線圖。高壓屏蔽微安表必須有金屬屏蔽,應采用屏蔽線與試品聯接,高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果要排除試品表面泄漏電流的影響,可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見圖7b)。
⑶ 對氧化鋅避雷器、磁吹避雷器等試品接地端可分開的情況下,也可采用在試品的底部(地電位側)串入電流表進行測量的方式,但也必須使用屏蔽線(見圖8a)。當要排除試品表面泄漏電流的影響,可用軟的裸銅線在試品地電位端繞上幾圈與屏蔽相聯接(見圖8b)。
⑷ 試驗完畢,降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
⑸ 對于氧化鋅避雷器等小電容試品,一般通過測壓電阻放電,時間很快。而對電纜、電機等大電容試品,一般要等待試品電壓自放電到試驗電壓的20%以下,再通過放電棒進行放電。待試品充分放電后并掛好接地線,才允許進行高壓引線的拆除和更換接線工作。
