SLQ系列溫升持續試驗裝置在實際工作中的應用
一、SLQ系列溫升試驗裝置概述：
SLQ系列溫升持續試驗裝置是根據電力部門和電氣設備企業試驗各種電器設備作電流負載試驗及溫升試驗而專門設計制造的設備。
分體式結構，作為三相持續大電流交流電源使用，采用平衡三相電流相差特別生產工藝和1000A/5000A電流換檔計量法，具有電動調升電流無極調整，三相電流平衡上升、負荷變化范圍大、電流顯示準確、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。
二、主要技術參數；
|
型 號 |
額定容量（KVA） |
升流器額定輸入 |
升流器額定輸出 |
阻抗 電壓% |
空載 電流% |
結構 形式 |
|||
|
調壓器 |
升流器 |
電流（A） |
電壓（V） |
電流（KA） |
電壓 |
||||
|
100A |
0.5 |
0.5 |
2.5 |
200 |
0.1 |
5 |
∠8 |
∠6 |
一體 |
|
500A |
3 |
3 |
15 |
200 |
0.5 |
5 |
∠8 |
∠6 |
一體 |
|
1000A |
5 |
5 |
25 |
200 |
1 |
5 |
∠8 |
∠6 |
一體 |
|
1500A |
7 |
7 |
35 |
200 |
1.5 |
5 |
∠8 |
∠6 |
一體 |
|
2000A |
7.5 |
7.5 |
30 |
200 |
2 |
5 |
∠8 |
∠6 |
一體 |
|
2000A |
10 |
10 |
50 |
200 |
2 |
5 |
∠8 |
∠6 |
分體 |
|
3000A |
15 |
15 |
37.5 |
400 |
3 |
5 |
∠8 |
∠6 |
分體 |
|
4000A |
20 |
20 |
50 |
400 |
4 |
5 |
∠8 |
∠6 |
分體 |
|
5000A |
25 |
25 |
62.5 |
400 |
5 |
5 |
∠8 |
∠6 |
分體 |
|
6000A |
30 |
30 |
75 |
400 |
6 |
5 |
∠8 |
∠6 |
分體 |
|
8000A |
40 |
40 |
100 |
400 |
8 |
5 |
∠8 |
∠6 |
分體 |
|
10000A |
50 |
50 |
125 |
400 |
10 |
5 |
∠8 |
∠6 |
分體 |
|
12000A |
60 |
60 |
150 |
400 |
12 |
5 |
∠8 |
∠6 |
分體 |
三、使用環境：
1、工作電源： 380V ±10% 50HZ
2、環境溫度：—10℃～40℃
3、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。
四、工作原理：

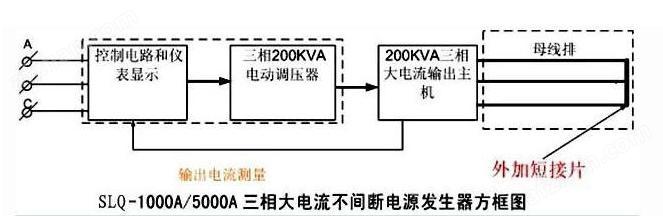

本系列產品按入工作電源后，通過調整調壓器輸出電壓以獲得試驗所需的大電流。其工作原理圖如下；
注意事項
1.測試工作不得少于兩人，一人操作，一人監督操作，以確保安全。
2.外殼必須接地，不要因為低電壓而忽視預防人身的安全事故。儀器必須有良好接地，使用中升流變壓器和操作臺必須可靠接地，以保證安全。
3.升流器次級至被試品導線不宜太長、截面積要足夠（電流密度可按6-8A/mm考慮）接觸面要處理干凈（可用細紗布打亮），否則接頭發熱，甚至電流升不到額定值。
4.工作前先檢查電源有足夠的容量否則電源線發熱及電壓降低影響正常工作。
5.工作現場不應有易燃物。溫升試驗則應準備足夠的滅火器材。
6.連續性（升溫）試驗，現場應有人值班。并定時檢查升流源設備、導線、接頭發熱情況，作好記錄。由于電網電壓的變動，注意調節TD，以便維持額定試驗電流。試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷空氣開關電源，查明原因后再進行試驗。試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。
7.試驗工作應遵守電業安全工作規程有關規定并制定切合實際的安全措施。儀器是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱。
