XW-ZF系列直流高壓發生器技術特點及使用方法
XW-ZF系列直流高壓發生器適用于直流耐壓試驗及測量泄漏電流等試驗。是電力工業、生產、基建及科研單位對電纜、避雷器、高壓電器設備進行絕緣檢測試驗的必要儀器，也可用于靜電技術應用，實驗及其它需要的場合。
一、XW-ZF系列直流高壓發生器用途:
適用于直流耐壓試驗及測量泄漏電流的儀器設備，是電力工業、生產、基建及科研單位對電纜、避雷器、高壓電器設備進行絕緣檢測試驗的必要儀器，也可用于靜電技術應用，實驗及其他需要進流高壓的場合。
二、主要技術參數:
1、額定輸出電壓：0 ～60KV、0～120KV、0 ～200KV
2、輸出電壓極性：負極性
3、額定輸出電流：2mA
4、額定輸出功率：200W、300W、400W
5、直流高壓脈動因數：小于2.5%
6、內附直流高壓測量系統準確度：誤差小于是1.8%
7、泄漏電流測量儀表準確度：誤差小于1%
8、儀器本身泄漏電流：小于1uA
9、供電電源：交流單相220V ±10%、50±1Hz
10、環境溫度：—20℃～40℃
11、相對濕度：不大于90%
三、使用方法:
操作步驟：

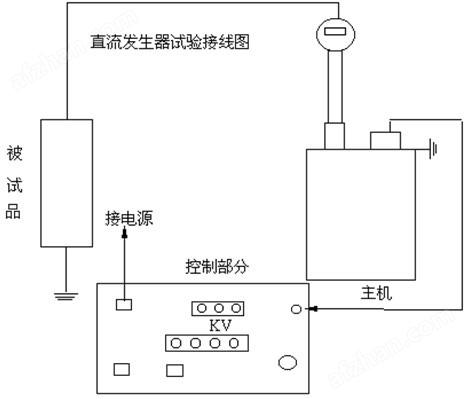

1、用導線把發生器擋地螺絲、被試品擋地端與大地地線接好接牢。
2、取出尼龍引出桿擦凈并與球形高壓測流表擰在一起，插入高壓輸出套管中。
3、將備用的屏障電纜線插頭插入球形測流表中（此時表中有000顯示），另一端與被試品接好。（注意該電纜外皮帶高壓，必須與地絕緣）
4、將高壓發生器電纜五芯插頭插入控制箱擰好，再插上控制箱電源線，將調壓旋鈕逆時針調到零點，按啟動開關后即可根據需要進行調節升壓式作。（本機設有零位閉鎖及接地保護，調壓旋鈕不歸零時不能啟動，沒接好地線時也不能啟動）。
5、測試完后關機，待高壓自動降到接近零時（機內設有大于200uA電流的自動泄放電阻）再用放電棒對被試品放電后，拔下電源插頭，方可動手拆線。
說明：
本機出廠時已將過壓及過流自動保護值分別調到稍大于電壓額定值及電流額定值。用戶如果需要改變自動保護值，方法如下：
過壓保護：升壓到需要設定的保護值（可拔掉高壓輸出電纜空載加壓），用螺絲刀慢慢調面板上的電壓值小孔內電位器，調到保護動作為止。再升壓檢驗，反復調試確定。
過流保護：接一適當負載，升壓使電流達到需要設定的保護值（可在低電壓下調）用螺絲刀慢慢調面板上電流值小孔內電位器，調到保護動作為止，再反復檢驗一下。
請注意保持高壓引出套管內的清潔。
高壓測流表
本單位備有0 ～1999uA、0 ～19999uA、0～1999.9uA，三種球形高壓測流表供用戶選取購，使用時將該表一端擰在高壓引出桿上，另一端用屏蔽電纜插上即可測量，該數字表內裝的9V電池，電纜插頭插上則電池電源開，拔下插頭電池電源自動關閉。測量完時請將插頭拔下以免電池耗電。
四、特點
1、小型便攜，適合現場使用。
儀器體積小、重量輕、可以方便攜帶。
2、密封式，機械強度高，不怕潮濕和灰塵。
高壓電路，限流電阻及測量電阻等全部密封于一金屬外殼中，不受環境潮濕和灰塵的影響，可在陰雨潮濕和大風，灰塵及—20℃～40℃等惡劣環境中工作，性能穩定，機械強度高。
3、精度高測量準確。
有高壓端及低壓端測泄漏電流（負載電流）兩種功能，高壓端測泄漏電流，有用球形屏蔽數字顯示，不用換擋，精度為1uA或0.1uA顯示清楚，精度高、不怕放電沖擊。儀器本身泄漏電流小于1uA。
4、自動保護，操作安全方便，有可調閥值的輸出過壓，過流保護，并有零位保護和接地保護，調壓旋鈕不歸零不能啟動，地線沒接好不能啟動，不會誤動作。
高壓發生器用金屬外殼全密封接地，無高壓電氣接點暴露，操作安全，抗干擾性強。
5、可靠性高，主機不用維修。
工頻220V經自藕調壓給變壓器升壓再經倍壓整流后輸出高壓，不用變頻，電路簡單不易出故障，主機高壓發生器由于密封可靠性高，不用維修。

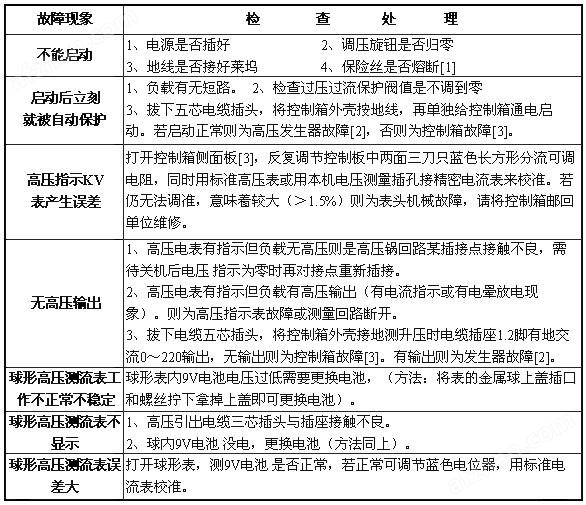

五、維修說明
[1]、換保險絲辦法：用尖物從側面小孔捅進則保險絲盒將自動彈出。
[2]、高壓發生器主機一般不出故障，不用維修，萬一發生故障請郵回本單位負責維修。
[3]、控制箱如發生故障維修方法：擰下框上螺絲，即可拆下面板，檢查若沒有斷線等明顯故障現象，請將控制部分郵回本單位更換。
