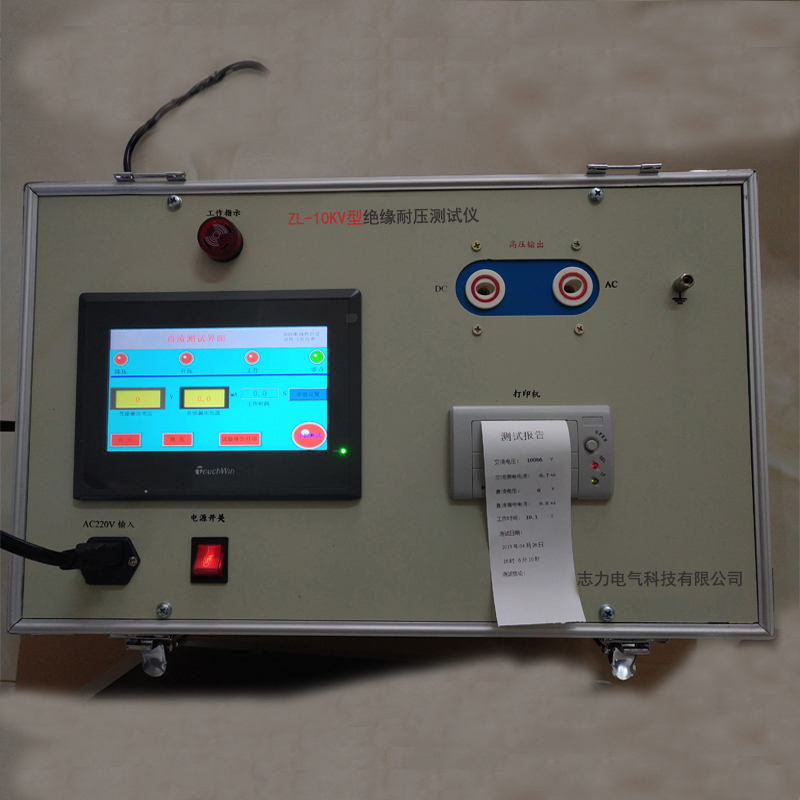

一：ZL-10KV絕緣耐壓測試儀主要技術參數
1：電源輸入 單相220V 50HZ
2：額定容量 1KVA 變壓器
3：輸出電壓 AC:0-10KV、DC:0-10KV
4：泄漏電流 AC 0-30mA/DC 0-30mA
5：工作時間0-300s
6：控制方式 自動

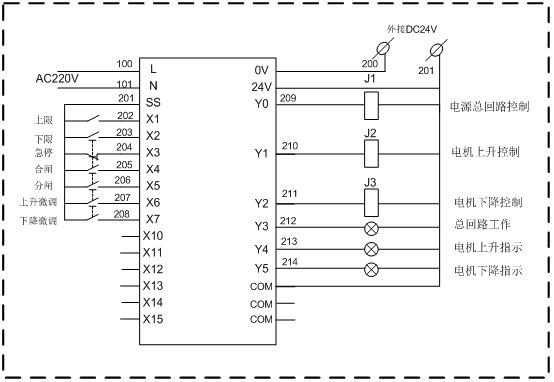

二：10KV絕緣耐壓測試儀原理圖
三：10KV絕緣耐壓測試儀接線示意圖
使用方法
1：連接好面板對應AC或者DC連接線，接電源AC220V輸入，特別提醒：請接好面板上面標示的接地線，請務必接好，否則會超成安全事故！接通電源AC220V，打開電源開關。
2：點擊觸摸屏，進入設置界面，
3：參數設定一般只需設定，輸出電壓，泄漏電流，通電時間三個參數即可，其他不要改，設定好參數后，點擊“返回”到主界面，再點擊一下“測試”按鈕，界面“工作”指示燈為紅色并閃爍，升壓指示燈亮，至額定電壓，“升壓”停止并開始計時-計時完成-降壓-主回路斷開。整個耐壓過程將按要求自動完成。并記錄所有參數，點擊“試驗報告打印”將打印測試結果。
4：測試過程中，如果輸出電壓相差太多，按下“升壓、降壓”按鈕，微調輸出電壓；如果出現主回路電流過大或泄漏電流過大主回路將立即停車，或人為按下電源開關，急停復位，所有電路將自動復位。
四、10KV絕緣耐壓測試儀界面說明

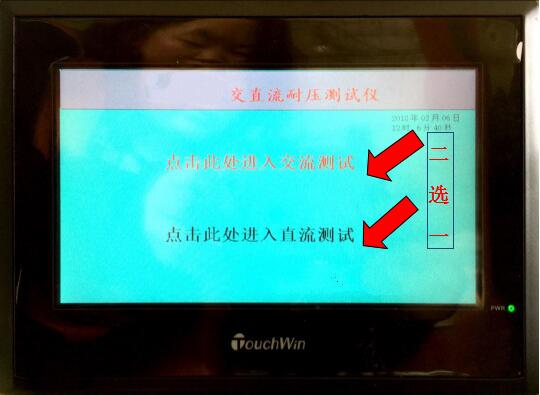

主界面
點擊進入測試界面
直流測試界面
交流測試界面
點擊“開始”測試，將自動完成整個測試過程
